产品特点 product Features

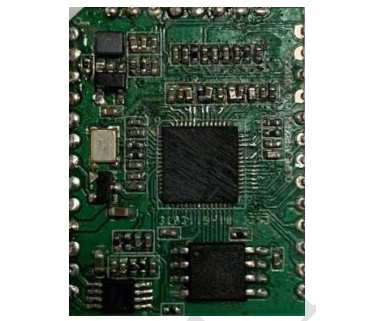

QLIFE-ASR06PM 离线语音识别控制模组（标准模组）

背景噪音50dB条件，8米内本地语音识别率98%以上；

最多可支持定制离线命令集指令约120条；

单Mic，支持降噪功能；支持回声消除功能；

语音识别响应时间 200-800ms；

外围可以直接连接麦克风和喇叭；

供电范围DC 3.3V~5V，峰值电流150mA；

支持2组UART通信；支持6路PWM；支持1组I2C通信；支持3路ADC；

14个GPIO可与其他功能复用；

尺寸：22mm ×29mm × 3mm；

模块基本参数 Module basic parameters

硬件介绍

模组为单面贴装，三面出脚，脚位基本与我司第一代语音模块 QLIFE-ASR01M 相兼容，用户使 用的功能脚主要在两边的引脚，中间的是调试和烧录口，用户不能使用；模块支持单麦克风输入， 可以直接接入模块；支持 AEC 回声消除功能，并有相关的音频参考信号接入脚，同时支持真人语 音回复，可以直接驱动喇叭。

06PM设计图尺寸 06PM设计图尺寸2 06PM设计图尺寸 06PM设计图尺寸 管脚号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 管脚名称 MIC+ MIC- PWM0 PWM1 PWM4 PWM5 RESET UART1_TX UART1_RX VDD GND SPK- SPK+ VDD5V AIN2 AIN1 AIN0 I2C0_SCL I2C0_SDA UART2_TX UART2_RX GPIO30 JTAG_TDI_PWM3 JTAG_TDO_PWM2 LOUT OUT_AEC NC1 NC2 NC3 NC4 NC5 NC6 NC7 NC8 功能说明 咪头正端+ 咪头负端- 1. GPIO[15]2. PWM0 Output3. SDC_CARD_DETECT_N 1. GPIO[16] 2. PWM1 Output 1. GPIO[19] 2. PWM4 Output 3. I2C1_SDA 1. GPIO[20] 2. PWM5 Output 3. Serial Clock,I2C1 interface 复位输入脚，低电平复位 1. GPIO[23] 2. Transmit channel of UART1 3. Serial Data,I2C0 interface 1. GPIO[24] 2. Receive channel of UART13. Serial Clock,I2C0 interface 3.3V 模组电源输入 模组地 喇叭输出负极 喇叭输出正极 功放电源输入，可以输入 5V 或 3.3V 内部电阻接通 3.3V 后,则此脚悬空，下单时请注明。 1. GPIO[35] 2. ADC2 Input 3. EXT_INT[0] 4. PWM2 Output 1. GPIO[36] 2. ADC1 Input 3. Serial Data,I2C0 interface 4. PWM1 Output 1. GPIO[37] 2. ADC0 Input 3. Serial Clock,I2C0 interface 4. PWM0 Output 1. GPIO[3] 2. Serial Clock,I2C0 interface 3. SDC0 interface data 0 4. SPI2 interface data 1 U 1. GPIO[2] 2. Serial Clock,I2C0 interface 3. SDC0 interface data 1 4. SPI2 interface chip selection 1. GPIO[25] 2. Transmit channel of UART2 3. Serial Data,I2C1 interface 1. GPIO[26] 2. Receive channel of UART2 3. Serial Clock,I2C1 interface 4. EXT_INT[1] 1. GPIO[30] 2. Serial Clock for I2S1 interface3. SPI1 interface data output 1. GPIO[18] 2. PWM3 Output 3. IPM_CS 19 PWM4 IO，T+D 4mA IN,T+D 1. GPIO[19] 1. GPIO[17] 2. PWM2 Output 音频输出 回声音频输入 预留端口 1，悬空 预留端口 2，悬空 预留端口 3，悬空 预留端口 4，悬空 预留端口 5，悬空 预留端口 6，悬空 预留端口 7，悬空 预留端口 8，悬空

应用领域 智能照明、智能电工、智能家电、智能车载设备、智能音箱、智能康乐设备

智能家电 智能家居 汽车电子 开关 浴霸 冰箱 空气净化器 智能马桶 晾衣架 抽油烟机 智能家居控制中心 空调

应用案例 智能家居语音控制中心

SL3503艾美丽私人定制语音台灯

LS3506小蛮腰智能语音台灯

智能语音控制风扇

QL8110智能家居语音灯

快速实现产品智能化 QUICKLY REALIZE PRODUCT INTELLIGENCE
