如图所示，电源电压为6V，且保持不变，灯泡L上标着“6V 3.6W”字样，忽略灯丝电阻随温度的变化，定值电阻R1=16Ω，滑动变阻器R2的最大电阻为20Ω．求：

（1）灯泡L的电阻是多少？

（2）当S1闭合、S2断开，且滑片P移到滑动变阻器的中点时，灯泡实际消耗的功率是多少？

（3）要使整个电路消耗的功率为最小，请写出开关S1、S2的开闭状态和滑片P移到的位置，并计算出最小功率是多少？

练习册系列答案

相关习题

科目：初中物理来源：2016年初中毕业升学考试（天津卷）物理（解析版）题型：计算题

有一额定功率为2000W的电热水器，内装20kg的水，通电后持续正常加热25min，水的温度从20℃升高到50℃，已知C水=4．2×103J/（kg·℃）,求：

（1）水吸收的热量；

（2）电热水器的热效率。

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（四川绵阳卷）物理（解析版）题型：选择题

电视机、微波炉等家用电器给我们的生活带来了许多方便，微波炉使用的电磁波波长很短，但比电视机遥控器所用波长要长些。下列电磁波成分中波长也比电视机遥控器所用波长长的是

A．γ射线 B．可见光 C．红外线 D．无线电波

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（四川凉山卷）物理（解析版）题型：填空题

超声清洗及超声碎石是利用声能 的性质工作的，而回声定位则利用了声能 的性质．

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（四川凉山卷）物理（解析版）题型：选择题

在北方寒冷的冬季，室外气温一般在﹣20℃以下，把在室外冻得冰冷的一个冻裂拿到温暖的屋子里，一会儿冻裂上全是水珠，则出现的现象可能是（ ）

A. 空气中的水蒸气遇见冷的冻梨液化成了小水珠

B. 空气中的水蒸气遇见冷的冻梨凝固成了小水珠

C. 空气中的水蒸气遇见冷的冻梨熔化成了小水珠

D. 空气中的水蒸气遇见冷的冻梨升华成了小水珠

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（四川广安卷）物理（解析版）题型：实验题

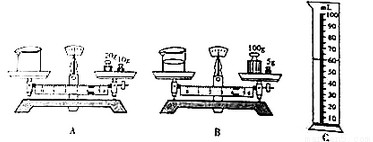

如图所示，这是小强同学设计的测牛奶密度的实验步骤及他的操作示意图：

A．测出空杯子的质量为m1（如图A）；

B．将一袋牛奶倒一部分在空杯中，测得总质量为m2（如图B）；

C．将杯中的牛奶再倒入量筒中，测得其体积为V（如图C）；

D．计算出牛奶的密度ρ．

（1）小强测得牛奶的质量m= g；

（2）请你帮小强计算出牛奶的密度ρ= kg/m3；

（3）其实小强设计的实验步骤有明显的瑕疵，由于往量筒中倒牛奶时不可能倒尽，因此按他设计的步骤测出的牛奶密度值将 （选填“偏大”或“偏小”）

（4）细心而聪明的你一定已经发现，只要调整一下操作顺序就可以避免这一瑕疵，说说你调整后的操作顺序 （请重新排列ABCD的顺序）

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（四川广安卷）物理（解析版）题型：填空题

班级拔河比赛获胜有不少诀窍，其中之一就是要设法增大队员与地面的摩擦，所以选择参赛队员应选择体重 （选填“较重”或“较轻”）的同学，同时全体队员应穿鞋底较 （选填“粗糙”或“光滑”）的鞋子．

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（四川成都卷）物理（解析版）题型：实验题

实验室有一个电学黑箱，其外形如图1所示，箱体外有四个接线柱，箱盖上有一个塑料滑块．小明请同组的同学一起探究其内部结构，实验室老师提醒他们，内部元件只有一个滑动变阻器和两个定值电阻．滑动变组器只有两个接线柱接入电路．

经过讨论，全组的意见是：先制作一个探测器，把这个探测器分别与黑箱外的接线柱相连．再根据测出的数据，推测内部的连接情况．

（1）甲组的小李组装了探测器，如图2所示，其中电源电压为3V，电流表量程为0﹣0.6A，对于其中阻值为5Ω的电阻R．你认为他的作用是 ．

同学们把探测器的E、F端分別与黑箱的接线柱连接，闭合开关，移动滑块，记下的数据如表：

测试次数

与E、F连接的接线柱

电流表示数/A

第1次

A、B

0.25～0.5

第2次

A、C

0.12～0.2

第3次

A、D

0.15～0.3

第4次

B、C

0.2

第5次

B、D

0.3

第6次

C、D

0.15

（2）在前三次测试中，只有一次未将滑动变阻器调到阻值最大、最小位置．是第 次．

（3）滑动变阻器的最大阻值为 ；

（4）请在图3中作出箱内各元件连接电路图，并在定值电阻旁标明其阻值．

查看答案和解析>>

科目：初中物理来源：2016年初中毕业升学考试（山东枣庄卷）物理（解析版）题型：填空题

小李同学看到在沸腾的油锅中取铁球的表演后，得知锅中的“油”是由油和醋组成的混合液体，油的沸点为287℃，醋的沸点只有60℃，当温度达到 ℃时液体就沸腾了，继续加热，液体的温度 （选填“会”或“不会”）升高，表演时铁球的温度不可能超过 ℃，只有当 时，继续加热，液体温度才会升高．

查看答案和解析>>
