本发明vr虚拟现实智能骑马健身机属于文体用品、智能可穿戴健身器材、虚拟现实技术领域，涉及物联网、互联网、vr、电磁控技术、骑马健身器材的融合，做成的与手机app交互的vr虚拟现实骑马健身机。

背景技术：

马术运动高雅刺激，骑马能唤起人内心深处潜藏的自信，增强人对复杂环境的应变能力，缓解孤独和压抑的情绪，愉悦身心，是全球公认的较佳健身运动，已成为现代人的一种生活时尚，但是由于骑马运动费用昂贵，需要专业的教练和场地才能锻炼，西方称其为第一贵族运动。

vr是virtualreality的缩写，中文的意思就是虚拟现实，具体是指借助计算机及最新传感器技术创造的一种崭新的人机交互手段。vr技术已可以被消费者真切地体验到，不少手机厂商推出了适配手机的vr头显设备。

因此，现在市场上需要一款在室内就能骑马锻炼，操作方便具有自发电、电磁控功能，可以结合手机vr虚拟现实，体验真实骑马运动的健身器材，配以体感识别技术增加锻炼趣味性，此系统不仅能达到锻炼的效果，还能采集人体运动时间、强度相关健康数据通过智能手机app实时展示，遥控选择骑马运动场景和模式。

技术实现要素：

本发明vr虚拟现实智能骑马健身机的目的是，提供一种虚拟现实的骑马健身机器及解决方案，实现在使用骑马健身机时能感受到真实的骑马运动体验，达到健身效果的同时让运动更有趣，通过物联网、电磁控、vr、体感、app多种技术组合方案来实现的创新科技成果。

进一步地，所述vr虚拟现实智能骑马健身机由三部分组成，包括骑马健身机、智能盒、自发电装置、压力传感器和电磁控阻力装置的骑马健身机本体结构；手持红外体感遥控器；vr头显设备嵌入智能手机app。

所述的骑马健身机本体使用真皮坐垫，前方下部连接高度调节杆，可根据不同身高调节合适高度，坐垫两侧下方各连接一组驱动轴杆，两组驱动轴杆连接并穿过保护壳内含电磁控阻力装置的机芯结构，两个脚踏与驱动轴杆前端相连，两个脚踏上设有压力传感器，运动时两个压力传感器采集脚部压力数据，其中一根驱动轴杆上设有智能盒，保护壳内的自发电装置为智能盒提供电能，运动时智能盒采集骑马健身机运动数据，前后脚座安装在骑马健身机下方起到稳定机身的作用。

所述的电磁控阻力装置设在骑马健身机中部的保护壳内，安装在飞轮的两侧，电磁控阻力装置包含磁铁和刹车片，与电磁控阻力装置电路相连的智能盒控制阻力大小，阻力调高时磁铁伸出来，与飞轮的重叠面积越大，产生的涡电流吸力(也就是阻力)越大，且阻力依照磁铁伸出来的长度，设计成可调的阻力段数，皮带连接飞轮和高强度塑胶锯齿，塑胶锯齿与大齿轮咬合，当踩踏两个脚踏时，驱动轴杆带动大齿轮转动，大齿轮上设有自发电装置向智能盒提供电能，储存在智能盒中的可充电电池内。

所述的智能盒外置连接在骑马健身机一侧的驱动轴杆上，包括中央处理模块、红外体感信号识别模块、电子陀螺仪模块、磁控程序模块、可充电电池、wifi模块、电源管理模块、信号指示灯、vr骑马健身机二维码，vr骑马健身机二维码和信号指示灯在智能盒外部，智能盒背部为可充电电池为所有模块提供电能；中央处理模块与红外体感信号识别模块、电子陀螺仪模块相连并接收数据及转换成数字信号，wifi模块与中央处理模块相连，将信号传输到智能手机app；磁控程序模块与中央处理模块相连，磁控程序模块接受来自红外体感信号识别模块的指令，中央处理模块控制飞轮两侧的电磁控阻力装置，并通过wifi模块将指令发送到智能手机app实现骑马场景交互；脚踏压力传感器通过内置于驱动轴杆的电线与中央处理模块相连，将采集到的压力数据传输到中央处理模块，并通过wifi模块将数据发送到智能手机app；智能盒通过内置于驱动轴杆中的电线与大齿轮上的自发电装置相连，为可充电电池充电，电源管理模块末端设有电源输出插口，可向外置设备充电。

所述的红外体感遥控器，由红外体感器、控制面板、电池盒组成，红外体感遥控器与智能盒中的红外体感信号识别模块进行红外无线交互，控制面板正面右侧为开机/确认键，左侧为两个选择键向智能盒发出控制骑马健身机模式和速度；红外体感器通过手势向智能盒发出指令控制骑马健身机速度，向上为减速/停止模拟缰绳，向下为加速模拟马鞭；红外体感遥控器背部设有电池盒提供电能；红外体感遥控器与智能盒中的红外体感信号识别模块之间的通讯方式为红外线发射和接受触发运行。

所述的vr头显设备，包括vr头显成像设备，可调节头带连接vr头显设备用于固定头部、眼部，智能手机固定槽位于vr头显设备正前部，固定不同型号智能手机，外部有可拆卸防漏光盖，用于覆盖智能手机让虚拟现实效果更好，在同一无线网络环境下，智能手机app和智能盒进行无线交互，展示vr骑马场景。

所述的智能手机app是经过自主研发的马上运动app，为现有技术，获得了两项计算机软件著作权，登记号分别为2015sr073418，2015sr111682；马上运动app内设有真实骑马场景和运动教学软件程序；wifi模块和智能手机马上运动app之间的通讯方式为web、url、http、wifi、热点、vr骑马健身机二维码。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图对本专利进行详细说明。

附图说明。

图1是本发明的整体运行状态示意图。

图2是本发明的智能骑马健身机结构示意图。

图3是本发明的vr头显设备结构示意图。

图4是本发明的红外体感遥控器结构示意图。

图中：骑马健身机本体1，真皮坐垫1-1，高度调节杆1-2，脚踏1-3，压力传感器1-4，前脚座1-5，后脚座1-6，驱动轴杆1-7，机芯保护壳2，皮带2-1，电磁控阻力装置2-2，飞轮2-3，大齿轮2-4，塑胶锯齿2-5，自发电装置2-6，智能盒3，中央处理模块3-1，红外体感信号识别模块3-2，电子陀螺仪模块3-3，磁控程序模块3-4，信号指示灯3-5，可充电电池3-6，wifi模块3-7，vr骑马健身机二维码3-8，电源管理模块3-9，电源输出插口3-10，智能手机app4，vr头显设备5，可调节头带5-1，手机固定槽5-2，画面调节钮5-3，防漏光盖5-4，红外体感遥控器6，控制面板6-1，开机/确认键6-2，选择键6-3，红外发生器6-4，电池盒6-5，无线网络信号7。

具体实施方式。

以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目标下，均应仍落在本发明所揭示的技术内容能涵盖的范围内，同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”、“第一”、“第二”等的用语，亦仅为便于叙述得明了，而非用以限定本发明可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本发明可实施的范畴。

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

图1是本发明的整体运行状态示意图，将智能手机app4嵌入到vr头显设备5上，调整vr头显设备5合适位置佩戴在头眼部，通过无线网络信号7与智能盒3相连，人骑坐在骑马健身机本体1上，双脚踏在脚踏压力传感器1-4上，利用脚部和腰部力量使机芯保护壳2内的机芯开始运作，手持红外体感遥控器6选择场景和运动模式，红外指令传输到智能盒3，智能盒3采集的数据和指令通过无线网络信号7传输到智能手机app4，通过vr头显设备5实现真实骑马体验。

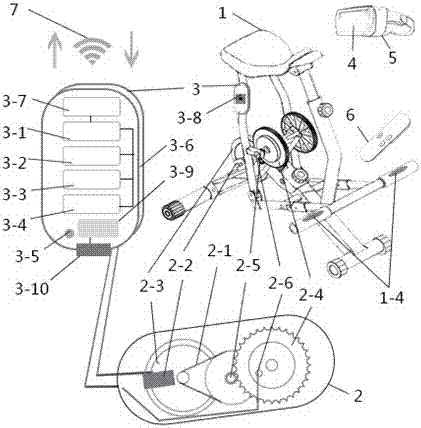

图2是本发明的智能骑马健身机结构示意图，开启红外体感遥控器6，智能盒3信号指示灯3-5亮起，开始接受信号，用智能手机app4扫描智能盒3上的vr骑马健身机二维码3-7，通过智能盒3内的wifi模块3-7和无线网络信号7与vr头显设备5中的智能手机app4互通数据，实现交互；骑坐在骑马健身机本体1上，双脚踩踏压力传感器1-4，带动两个大齿轮2-4咬合塑胶锯齿2-5，通过皮带2-1带动飞轮2-3开始运转，大齿轮2-4上的自发电装置2-6将动能转化成电能通过电线给智能盒3内的可充电电池3-6充电，可充电电池3-6与电源管理模块3-9相连，电源管理模块3-9为智能盒3供电，电源管理模块3-9的末端设有电源输出插口3-10，可为外置设备充电，飞轮2-3两侧设有电磁控阻力装置2-2与智能盒3通过电线相连，磁控阻力装置2-2与智能盒3中的磁控程序模块3-4相连；电子陀螺仪模块3-3与中央处理模块3-1相连收集传送运动位移数据，压力传感器1-4通过电线与中央处理模块3-1相连收集运动强度数据，红外体感信号识别模块3-2与中央处理模块3-1相连接受来自红外体感遥控的6数据和体感信号，wifi模块3-7与中央处理模块3-1相连通过无线网络信号7传送到智能手机app4中，真实骑马场景展现在vr头显设备5中的智能手机app4中。

图3是本发明的vr头显设备结构示意图，智能手机app4固定在手机固定槽5-2内，盖上防漏光盖5-4，vr头显设备5佩戴在眼部，利用可调节头带5-1固定到头部，画面调节钮5-3调节到清晰画面，智能手机app4通过无线网络信号7与智能盒3交互，智能盒3接收数据信号及指令展示真实骑马场景画面在vr头显设备5中的智能手机app4上。

图4是本发明的红外体感遥控器结构示意图，将电池安装到红外体感遥控器6背部的电池盒6-5内，长按控制面板6-1上的开机/确认键6-2开机，手握红外体感遥控器6，大拇指控制选择键6-3选择运动场景和模式，点击开机/确认键6-1确认选择开始运动，手臂向上为减速停止模拟缰绳，向下为加速模拟马鞭，红外信号通过红外发生器6-4发送到智能盒3。

综上所述，本发明有效克服并填补了现有技术中的上述缺点和空白，具有独创性，而具高度产业利用价值。

以上对本发明实施例所提供的vr虚拟现实智能骑马健身机进行了详细介绍，对于本领域的一般技术人员，依据本发明实施例的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本发明的限制，凡依本发明设计思想所做的任何改变都在本发明的保护范围之内。
