Altium有没有自动打整齐的一排一排的地孔的功能，而且能自动避开不同网络的线，焊盘等？

回答

今天是卧龙会馒头回答这个问题

过孔，这个PCB上面最多的存在元素，一度多到让我感到痛苦。各种大小，各种层别，还有各种属性的孔太多太多了。

虽然信号互联的孔我们在走线的时候已经处理的差不多了，但是数量惊人的地过孔更时让布板工程师头疼，过孔既要打的够量，还要美观，间距一致，上下还要交错排列，我想说，过孔，我跟你真的有仇吗？原创微信公众号：卧龙会IT技术

既然说到了过孔，那我们今天就来看看在AD里面如何快速的放置地过孔，来提升效率呢？其实AD还是提供了这样一个功能的，相比手动放置，确实方便不少。当然，这个功能适用于大面积铺铜区域，在相对密集区域还是需要手动添加。

那么在实际过程中，我们需要先把走线，还有信号孔这些处理完才能进行，以及顶层和底层的铺铜必须有，中间层可以后面再铺也无所谓。这样就可以进行打孔操作了：

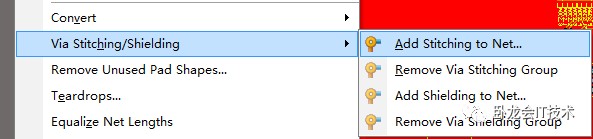

如上图，这是一个中间有地分割的版图，就时有两种地，这样我们就分两次把过孔打完。点击命令tools，然后选via stitching/shielding ,再选择Add stitching to net ,见下图：

然后就进入到操作界面，具体的操作选项见下图，除了标注的地方，其他设置跟普通添加过孔时一致的，只是多了几个针对矩阵排列的要求而已。

当我们都设置好之后直接点OK,过孔就直接添加好了。针对不同网络的地，我们只需要分两次添加，选择对应网络即可，如下图：

需要说明的是这个操作也遵循我们的间距规则，就是孔到线距离，孔到铜面的连接方式等等，都跟规则来走就可以了。还有这样添加的过孔时一个单元，我们不能针对其中一个孔进行操作，比如移动就是把所有添加的孔整体移动如下图：所以必须把这个单元打散才可以操作哦。
