基于51单片机的智能空调控制系统

这里写目录标题 1 开发环境讲解演示视频2 功能说明介绍3 仿真图4 程序4.1 工程文件4.2 代码 5 原理图6 元器件清单7 视频讲解8 资料清单

1 开发环境

仿真图:proteus8.9以上

程序代码:KEIL4/KEIL5

原理图/PCB:AD

设计编号：A0003

讲解演示视频

视频

2 功能说明介绍

基于51单片机的空调温度控制系统

由STC89C51单片机+LCD1602液晶显示屏+L298N控制模块+直流电机+DS18B20温度传感器构成

具体功能：

（1）实现L298N对电机的控制，利用LCD1602直接、清晰明了的显示温度；

（2）基于测得的温度实现对电机转速的控制（利用电机模拟空调变频系统）；

（3）在自动模式下，温度越高，占空越高，转数越快。手动模式下，通过按键可以实现电机转速的控制。

3 仿真图

4 程序

4.1 工程文件

4.2 代码

主函数

#include<REG52.h> #include <intrins.h> #define uchar unsigned char #define uint unsigned int uchar num=0; bit flang; sbit IN1=P3^5; sbit IN2=P3^6; sbit PWM1 =P3^7;//风扇控制引脚 uchar xianshi1[] ="TEMP 00.0C";// 内容 uchar xianshi2[] ="000% ";// 内容 uint wendu=0; uchar count; uchar jd=5; bit work;//开关标志 sbit k1=P1^0; // sbit k2=P1^1; // sbit k3=P1^2; // sbit DQ=P2^0; //定义DS18B20总线I/O //Port Definitions********************************************************** sbit LcdRs= P2^5; sbit LcdRw= P2^6; sbit LcdEn= P2^7; sfr DBPort= 0x80;//P0=0x80,P1=0x90,P2=0xA0,P3=0xB0.数据端口void delay(uint z) { uint a,b; for(a=z;a>0;a--) for(b=120;b>0;b--); } //向LCD写入命令或数据************************************************************ #define LCD_COMMAND0 // Command #define LCD_DATA1 // Data #define LCD_CLEAR_SCREEN0x01 // 清屏 #define LCD_HOMING0x02 // 光标返回原点 void LCD_Write(bit style, unsigned char input) {LcdEn=0;LcdRs=style;LcdRw=0;_nop_();DBPort=input;_nop_();//注意顺序LcdEn=1;_nop_();//注意顺序LcdEn=0;_nop_(); delay(1); } //设置显示模式************************************************************ #define LCD_SHOW0x04 //显示开 #define LCD_HIDE0x00 //显示关 #define LCD_CURSOR0x02//显示光标 #define LCD_NO_CURSOR0x00 //无光标 #define LCD_FLASH0x01 //光标闪动 #define LCD_NO_FLASH0x00 //光标不闪动 void LCD_SetDisplay(unsigned char DisplayMode) {LCD_Write(LCD_COMMAND, 0x08|DisplayMode); } //设置输入模式************************************************************ #define LCD_AC_UP0x02 #define LCD_AC_DOWN0x00 // default #define LCD_MOVE0x01 // 画面可平移 #define LCD_NO_MOVE0x00 //default void LCD_SetInput(unsigned char InputMode) {LCD_Write(LCD_COMMAND, 0x04|InputMode); } //初始化LCD************************************************************ void LCD_Initial() {LcdEn=0;LCD_Write(LCD_COMMAND,0x38); //8位数据端口,2行显示,5*7点阵delay(5);LCD_Write(LCD_COMMAND,0x38);delay(5);LCD_SetDisplay(LCD_SHOW|LCD_NO_CURSOR); //开启显示, 无光标delay(5);LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN); //清屏delay(5);LCD_SetInput(LCD_AC_UP|LCD_NO_MOVE); //AC递增, 画面不动delay(5); } //液晶字符输入的位置************************ void GotoXY(unsigned char x, unsigned char y) {if(y==0)LCD_Write(LCD_COMMAND,0x80|x);if(y==1)LCD_Write(LCD_COMMAND,0x80|(x-0x40)); } //将字符输出到液晶显示 void Print(unsigned char *str) {while(*str!='\0'){LCD_Write(LCD_DATA,*str);str++;delay(1);} } void init()// 定时器初始化 {TMOD=0x01; TH0=TL0=(256-200); ET0=1;//开定时器0中断TR0=1;EA=1;//开总中断 } void Delay_DS18B20(int num); /*****初始化DS18B20*****/ //探头1 void Init_DS18B20() { unsigned char x; DQ=1; //DQ复位 Delay_DS18B20(8); //稍做延时 DQ = 0; //单片机将DQ拉低 Delay_DS18B20(80); //精确延时，大于480us DQ = 1; //拉高总线 Delay_DS18B20(14); x = DQ; //稍做延时后，如果x=0则初始化成功，x=1则初始化失败 Delay_DS18B20(20); } /*****延时子程序*****/ void Delay_DS18B20(int num) { while(num--) ; } /*****写一个字节*****/ void WriteOneChar(unsigned char dat) { unsigned char i=0; for (i=8; i>0; i--) { DQ = 0; DQ = dat&0x01; Delay_DS18B20(5); DQ = 1; dat>>=1; } } /*****读一个字节*****/ unsigned char ReadOneChar(void) { unsigned char i=0; unsigned char dat = 0; for (i=8;i>0;i--) { DQ = 0; // 给脉冲信号 dat>>=1; DQ = 1; // 给脉冲信号 if(DQ) dat|=0x80; Delay_DS18B20(4); } return(dat); } /*****读取温度*****/ unsigned int ReadTemperature(void) //读取温度并转换 { unsigned char a=0; unsigned char b=0; unsigned int t=0; unsigned int tempb20; float f_temp=0; Init_DS18B20(); WriteOneChar(0xCC); //跳过读序号列号的操作 WriteOneChar(0x44); //启动温度转换 Init_DS18B20(); WriteOneChar(0xCC); //跳过读序号列号的操作 WriteOneChar(0xBE); //读取温度寄存器 a=ReadOneChar(); //读低8位 b=ReadOneChar(); //读高8位 tempb20=b;tempb20<<=8;tempb20=tempb20|a;if((b&0xfc)==0xfc)//负温度 { flang=1;tempb20=((~tempb20)+1); f_temp=tempb20*0.0625;tempb20=f_temp*10+0.5; } else//正温度 {flang=0;f_temp=tempb20*0.0625;tempb20=f_temp*10+0.5; } return tempb20; } main() {uchar k;LCD_Initial();PWM1=0;IN1=0;IN2=1;init(); while(1) { if(k==0){EA=0; wendu=ReadTemperature();//读取温度数据EA=1; }if(k++>25) k=0;if(k1){if(wendu>=270){ jd=(wendu/10)-27;}else jd=0;}else{ if(k2==0)//PWM+ { delay(10); jd++;if(jd>=10)jd=10; while(k2==0);}if(k3==0)//PWM- { delay(10); if(jd>0) jd--; while(k3==0);}}if(flang==1)xianshi1[10]='-';elsexianshi1[10]=' '; xianshi1[11]=wendu/100+0x30; xianshi1[12]=wendu/10%10+0x30; xianshi1[14]=wendu%10+0x30; xianshi2[0]=jd/10+0x30; xianshi2[1]=jd%10+0x30;GotoXY(0,0);Print(xianshi1);GotoXY(0,1);Print(xianshi2); } }

123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118119120121122123124125126127128129130131132133134135136137138139140141142143144145146147148149150151152153154155156157158159160161162163164165166167168169170171172173174175176177178179180181182183184185186187188189190191192193194195196197198199200201202203204205206207208209210211212213214215216217218219220221222223224225226227228229230231232233234235236237238239240241242243244245246247248249250251252253254255256257258259260261262263264265266267268269270271272273274275276277278279280281282283284

5 原理图

原理图由AD绘制，原理图和仿真图有出入，原理图需要电源，电源开关模块。此设计资料详细，硬件手册资料图片详细，不对硬件调试负责，做实物需要一定的基本功。

6 元器件清单

万用板9*15

DC电源插口

自锁开关

2.2K电阻*1

STC89C51单片机

40脚IC座

DC电源线

L298N驱动芯片

LCD1602液晶显示屏

10K排阻（103）

10K电阻*2

10uF电容

按键*2

单刀双掷开关

12M晶振

30Pf瓷片电容*2

3.3V直流电机

导线

焊锡

DS18B20温度传感器

万用板一块

7 视频讲解

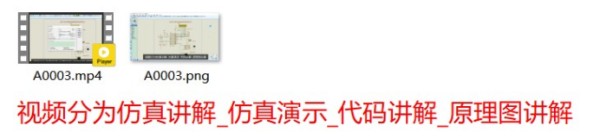

代码讲解+仿真讲解+仿真演示+原理图讲解

8 资料清单

下载地址：看文章最上面的视频。
