一种新能源电力节能装置的制作方法
家庭能源审计是评估家庭能源使用情况的一种方法,包括电力、水、燃气等。 #生活常识# #生活建议# #节能技巧# #家庭能源审计#
1.本发明涉及电力节能的技术领域,尤其涉及一种新能源电力节能装置。
背景技术:
2.随着城市化的发展,人民生活水平的提高,城市照明消耗的电能呈几何基数增加,为了相应国家节能减排政策的号召,智能电网的概念越来越得到大家的认可。智能电网就是电网的智能化,也被称为“电网2.0”,它是建立在集成的、高速双向通信网络的基础上,通过先进的传感和测量技术、先进的设备技术、先进的控制方法以及先进的决策支持系统技术的应用,实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。。
技术实现要素:
3.本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本技术的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊,而这种简化或省略不能用于限制本发明的范围。
4.鉴于上述现有新能源电力节能装置存在的问题,提出了本发明。
5.因此,本发明目的是提供一种新能源电力节能装置。
6.为解决上述技术问题,本发明提供如下技术方案:一种新能源电力节能装置,包括,供电组件,包括输电线路、与输电线路相连的充电桩以及设置在充电桩上的充电件;节能组件,包括设置在充电件上的节能板、设置在节能板上的高频转换器以及与高频转换器相连的谐振电路;以及,转换组件,所述转换组件设置在充电件上。
7.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述节能板上设置有单片机、与单片机相连的采样电路以及与采样电路相连的驱动电路,所述驱动电路与高频转换器电连接,所述谐振电路与扼流线圈相连。
8.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述充电件包括与充电桩相连的供电线路、与供电线路相连的充电头以及设置在充电头上的充电插头,所述充电头包括握持部以及与握持部相连的充电部,所述充电部上设置有保护壳体,所述充电插头设置在保护壳体内。
9.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述充电插头后端向充电部延伸一端设置有铜板,所述铜板上设置有铜条头,所述铜条后端设置有配合口,所述配合口后端与供电线路之间设置有媒介线路,所述媒介线路与扼流线圈相连。
10.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述转换组件包括开设在充电部上的存储槽、设置在存储槽内的支架以及设置在支架上的支撑柱,所述支撑柱上转动连接有若干能量转换件,所述支架下端设置有伸缩件。
11.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述能量转换件包括框架、设置在框架上的太阳能板以及设置在框架上的架杆,所述架杆设置有四个,且每个所述架杆端部均设置有铰接件,
12.其中,所述铰接件包括设置在架杆端部的耳板、与耳板铰接的调整杆以及设置在调整杆末端的延伸杆,所述延伸杆与耳板之间设置有电控气缸,所述延伸杆与太阳能板铰接。
13.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述框架上端设置有辅助杆,每两个相邻的辅助杆之间设置有连接片,每个所述连接片两端均向外伸出有转动杆,每个所述框架上端都设置有转动齿轮,所述转动齿轮设置有两个,且分别设置在框架两端,每两个相邻的框架之间的转动齿轮啮合。
14.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述支架上设置有步进电机,所述步进电机上设置有第一齿轮,位于最靠近支架一端的所述框架下端设置有与第一齿轮啮合的第二齿轮,所述连接片上设置有导向件。
15.作为本发明所述新能源电力节能装置的一种优选方案,其中:所述伸缩件包括与存储槽滑移连接的滑轨以及设置在滑轨上的滑槽,所述导向件包括设置在连接片上的导向轮,所述导向轮与滑槽配合。
16.本发明的有益效果:单片机控制脉冲发生器及驱动电路发出点亮驱动波形或正常工作驱动波形给dc/ac高频转换器,该dc/ac高频转换器在高频脉冲的驱动下将经升压型有源功率因素校正模块升压的400v的直流电变成高频的交流电,在启动时,通过谐振电路,产生瞬时高压,使充电件进入工作状态,然后在谐振电路的扼流线圈的作用下,把通过充电件的电流限制在允许的范围内,使充电件正常工作,在进行充电的同时,马达驱动齿轮的转动,从而将导轨向外推出,同时,步进电机启动,带动第二齿轮的转动,使得若干个框架向外旋出,展成一个连接的平板状,从而利用太阳能板进行光能的采集,从而转化成电能,实现一定意义上的充电节能。
附图说明
17.为了更清楚地说明本发明实施例的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其它的附图。其中:
18.图1为本发明新能源电力节能装置的电路结构示意图。

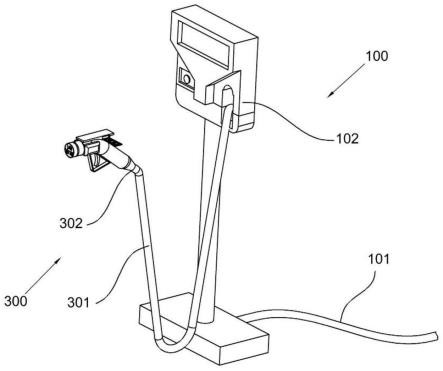

19.图2为本发明新能源电力节能装置所述的充电桩示意图。
20.图3为本发明新能源电力节能装置所述的充电头结构示意图。
21.图4为本发明新能源电力节能装置所述的存储槽内部结构示意图。
22.图5为本发明新能源电力节能装置所述的充电插头结构示意图。
23.图6为本发明新能源电力节能装置所述的转换组件结构示意图。
24.图7为本发明新能源电力节能装置所述的框架结构示意图。
25.图8为本发明新能源电力节能装置所述的伸缩件结构示意图。
具体实施方式
26.为使本发明的上述目的、特征和优点能够更加明显易懂,下面结合说明书附图对本发明的具体实施方式做详细的说明。
27.在下面的描述中阐述了很多具体细节以便于充分理解本发明,但是本发明还可以采用其他不同于在此描述的其它方式来实施,本领域技术人员可以在不违背本发明内涵的情况下做类似推广,因此本发明不受下面公开的具体实施例的限制。
28.其次,此处所称的“一个实施例”或“实施例”是指可包含于本发明至少一个实现方式中的特定特征、结构或特性。在本说明书中不同地方出现的“在一个实施例中”并非均指同一个实施例,也不是单独的或选择性的与其他实施例互相排斥的实施例。
29.再其次,本发明结合示意图进行详细描述,在详述本发明实施例时,为便于说明,表示器件结构的剖面图会不依一般比例作局部放大,而且所述示意图只是示例,其在此不应限制本发明保护的范围。此外,在实际制作中应包含长度、宽度及深度的三维空间尺寸。
30.实施例1
31.参照图1-8,本发明公开了一种新能源电力节能装置,包括供电组件100,在本实施例中,供电组件100包括输电线路101,输电线路101将从供给整个园区的输电母线上进行电量的获取,并且输送到园区内,在输电线路101的远端还分支出若干条供给线路,用于供给到不同区域内,其中的几条供给线路的端部连接有充电桩102,在每个充电桩102上都设置有充电件300,充电桩102设置在园区停车场内,用于对新能源汽车进行充电,操作者可以使用充电件300进行充电。
32.进一步的,本发明还包括节能组件200,在本实施例中,节能组件200包括设置在充电件300上的节能板201、设置在节能板201上的高频转换器202以及与高频转换器202相连的谐振电路203;在节能板201上设置有单片机204、与单片机204相连的采样电路205以及与采样电路205相连的驱动电路206,驱动电路206与高频转换器202电连接,谐振电路203与扼流线圈相连,采样电路205分别对充电件300的电压以及经过的电流进行采样并将采样结果传递给单片机204,单片机204控制脉冲发生器及驱动电路206发出点亮驱动波形或正常工作驱动波形给dc/ac高频转换器202,该dc/ac高频转换器202在高频脉冲的驱动下将经升压型有源功率因素校正模块升压的400v的直流电变成高频的交流电,在启动时,通过谐振电路203,产生瞬时高压,使充电件300进入工作状态,然后在谐振电路203的扼流线圈的作用下,把通过充电件300的电流限制在允许的范围内,使充电件300正常工作。
33.进一步的,充电件300包括与充电桩102相连的供电线路301、与供电线路301相连的充电头302以及设置在充电头302上的充电插头303,充电头302包括握持部302a以及与握持部302a相连的充电部302b,充电部302b上设置有保护壳体304,充电插头303设置在保护壳体304内,保护客体可以保护充电插头303,并且防止操作者误触造成触电,在保护客体的前端开设有孔,便于后续连接,在充电插头303后端向充电部302b延伸一端设置有铜板305,在铜板305上设置有铜条头306,在铜条后端设置有配合口307,在配合口307后端与供电线路301之间设置有媒介线路,媒介线路与扼流线圈相连。
34.在本实施例中,转换组件400包括开设在充电部302b上的存储槽401,存储槽401开设在充电部302b的两侧位置,并且对称设置,在存储槽401内设置有支架402,支架402沿直线方向伸出,在支架402上设置有支撑柱403,支撑柱403沿垂直支架402的方向伸出,在支撑柱403上转动连接有若干能量转换件404,在支架402下端设置有伸缩件600,能量转换件404可以旋转后展开。
35.在本实施例中,能量转换件404包括框架404a、设置在框架404a上的太阳能板404b
以及设置在框架404a上的架杆404c,架杆404c设置有四个,且每个架杆404c端部均设置有铰接件405,其中,铰接件405包括设置在架杆404c端部的耳板405a,在耳板405a上铰接有调整杆405b,调整杆405b的转动平面垂直于框架404a的表面设置,在调整杆405b的末端设置有延伸杆,延伸杆沿着耳板405a的底面方向平行伸出,在延伸杆与耳板405a之间设置有电控气缸,进而通过电动气缸推动延伸杆,可以驱动延伸杆带动调整杆405b的摆动,且延伸杆的另一端与太阳能板404b铰接,四个调整杆405b的摆动,可以使得太阳能板404b朝向不同的角度,进而实现正对太阳,实现最大化的接收太阳能。
36.进一步的,在框架404a的上端都设置有辅助杆500,每两个相邻的辅助杆500之间铰接有连接片501,连接片501两端都伸出转动杆502,便于进行铰接,同时,在两个相连的框架404a下端都通过连接片501连接,而连接的方式同样是铰接,值得说明的是,与支撑柱403转动连接的框架404a上的辅助杆500,仅只有远离支持柱的一端设置有连接片501,在每个框架404a的上端位置都设置有两个转动齿轮503,转动齿轮503分别设置在框架404a两端,且每两个框架404a之间的转动齿轮503相互啮合,转动齿轮503与框架404a固接,当框架404a转动时,利用转动齿轮503会带动相邻的转动齿轮503啮合,进而带动框架404a的转动。
37.进一步的,在支撑柱403上设置有驱动件,在本实施例中,驱动件包括设置在支撑柱403上的步进电机504,步进电机504的电机轴上设置有第一齿轮505,在靠近支撑柱403的框架404a下端设置有与第一齿轮505啮合的第二齿轮506,进而控制靠近支撑柱403位置的框架404a的转动。
38.进一步的,在每个靠近支架402一侧的连接片501上都设置有导向件,其中,在本实施例中,伸缩件600包括与存储槽401滑移连接的滑轨601以及设置在滑轨601上的滑槽602,在滑轨601的侧壁上设置有齿条,在存储槽401内转动连接有与齿条啮合的齿轮,齿轮由马达控制,进而可以推动滑轨601伸出。
39.在本实施例中,导向件包括设置在连接片501上的导向轮603,导向轮603与滑槽602配合,而导轮与导轨配合滑移,导轮的上端设置有转动杆502,转动杆502与连接片501转动连接,利用导轨和导轮对框架404a的移动进行限制。
40.操作过程:单片机204控制脉冲发生器及驱动电路206发出点亮驱动波形或正常工作驱动波形给dc/ac高频转换器202,该dc/ac高频转换器202在高频脉冲的驱动下将经升压型有源功率因素校正模块升压的400v的直流电变成高频的交流电,在启动时,通过谐振电路203,产生瞬时高压,使充电件300进入工作状态,然后在谐振电路203的扼流线圈的作用下,把通过充电件300的电流限制在允许的范围内,使充电件300正常工作,在进行充电的同时,马达驱动齿轮的转动,从而将导轨向外推出,同时,步进电机504启动,带动第二齿轮506的转动,使得若干个框架404a向外旋出,展成一个连接的平板状,从而利用太阳能板404b进行光能的采集,从而转化成电能,实现一定意义上的充电节能。
41.重要的是,应注意,在多个不同示例性实施方案中示出的本技术的构造和布置仅是例示性的。尽管在此公开内容中仅详细描述了几个实施方案,但参阅此公开内容的人员应容易理解,在实质上不偏离该申请中所描述的主题的新颖教导和优点的前提下,许多改型是可能的(例如,各种元件的尺寸、尺度、结构、形状和比例、以及参数值(例如,温度、压力等)、安装布置、材料的使用、颜色、定向的变化等)。例如,示出为整体成形的元件可以由多个部分或元件构成,元件的位置可被倒置或以其它方式改变,并且分立元件的性质或数目
或位置可被更改或改变。因此,所有这样的改型旨在被包含在本发明的范围内。可以根据替代的实施方案改变或重新排序任何过程或方法步骤的次序或顺序。在权利要求中,任何“装置加功能”的条款都旨在覆盖在本文中所描述的执行所述功能的结构,且不仅是结构等同而且还是等同结构。在不背离本发明的范围的前提下,可以在示例性实施方案的设计、运行状况和布置中做出其他替换、改型、改变和省略。因此,本发明不限制于特定的实施方案,而是扩展至仍落在所附的权利要求书的范围内的多种改型。
42.此外,为了提供示例性实施方案的简练描述,可以不描述实际实施方案的所有特征(即,与当前考虑的执行本发明的最佳模式不相关的那些特征,或于实现本发明不相关的那些特征)。
43.应理解的是,在任何实际实施方式的开发过程中,如在任何工程或设计项目中,可做出大量的具体实施方式决定。这样的开发努力可能是复杂的且耗时的,但对于那些得益于此公开内容的普通技术人员来说,不需要过多实验,所述开发努力将是一个设计、制造和生产的常规工作。
44.应说明的是,以上实施例仅用以说明本发明的技术方案而非限制,尽管参照较佳实施例对本发明进行了详细说明,本领域的普通技术人员应当理解,可以对本发明的技术方案进行修改或者等同替换,而不脱离本发明技术方案的精神和范围,其均应涵盖在本发明的权利要求范围当中。
