一种适用于冰箱柜腔的组合式立体置物架的制作方法

利用挂钩组合，可以制作DIY的书架或悬挂式置物架。 #生活技巧# #收纳整理技巧# #墙面挂钩应用#

本发明涉及置物架技术领域，尤其涉及一种适用于冰箱柜腔的组合式立体置物架。

背景技术：

在我们生活中经常可以看到冰箱冰柜，大家家里一般也有冰箱，主要用来夏天存放一些容易变质的食物水果之类的东西，在到小买卖买东西的时候，经常会看到冰柜，里面放了很多的东西，而且比较杂乱无序，当我们需要某个东西时，老板可能会找半天，还有有的不耐压的东西很可能被压变形，为此我们提出了一种适用于冰箱柜腔的组合式立体置物架。

技术实现要素：

本发明提出的一种适用于冰箱柜腔的组合式立体置物架，解决了一般的冰柜里面放的东西很多，而且一比较杂，又不能分层摆放，只能堆积在一起，对于一些比较不耐压的东西，很容易压坏的问题。

为了实现上述目的，本发明采用了如下技术方案：

一种适用于冰箱柜腔的组合式立体置物架，包括第一矩形板，所述第一矩形板的左侧固定连接有第二矩形板，所述第二矩形板的内部活动套设有收缩板，所述第一矩形板的左侧固定连接有第三矩形板，所述第三矩形板的外部活动套设有第四矩形板，所述收缩板的左侧固定连接在第四矩形板的右侧，所述第四矩形板的左侧铰接有第五矩形板，所述第五矩形板的外部铰接有第六矩形板，所述第三矩形板的顶固定连接有l形板，所述第一矩形板的左侧固定连接第七矩形板，所述第七矩形板的内部活动套设有第八矩形板，所述第八矩形板的左侧与第四矩形板固定连接，所述l形板的顶部固定连接有多个第一限位块，所述第七矩形板的顶部固定连接有第二限位块，所述第二限位块的内部设有拉杆。

优选的，所述第四矩形板开设有第一通孔，所述第一通孔的内部活动套设在第三矩形板的外部。

优选的，所述第五矩形板开设有矩形通孔，所述第六矩形板的右侧开设有第一凹槽，所述第一凹槽内转动连接有把手。

优选的，所述第八矩形板顶部开设有多个第二凹槽，所述第七矩形板的顶部开设有小通孔，所述小通孔活动套设在拉杆的外部。

优选的，所述第二限位块的内部开设有第三凹槽，所述第三凹槽的内壁活动套设在拉杆的外部，所述拉杆的外部活动套设有弹簧，所述弹簧的底部固定连接在拉杆的外部，所述弹簧的顶部固定连接在第三凹槽的内壁，所述第七矩形板的内部开设有第四凹槽，所述第四凹槽的内部活动套设在第八矩形板的外部。

优选的，所述第二矩形板的内部开设有第五凹槽，所述第五凹槽的内部活动套设在收缩板的外部。

与现有的技术相比，本发明的有益效果是：本发明通过安装l形板、第五矩矩形板、第四矩形板等结构，其中通过调整第四矩形板的位置，可以让l形板和第五矩形板配合可以产生一个新的空间，可以起到盛放一些不能压的东西，起到很好的保护作用，该设计新颖，操作简单，不仅可以放在用于放在冰箱柜腔起立体置物架的作用，给冰柜里的东西进行分层摆放不至于堆积在一起，而且还可以通过调整改变出新的空间，用来盛饭一些不能压的东西。

附图说明

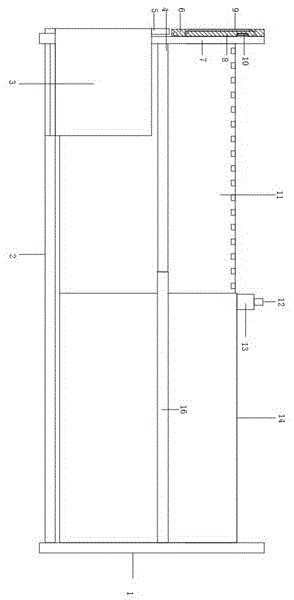

图1为本发明提出的一种适用于冰箱柜腔的组合式立体置物架的正视结构示意图；

图2为本发明提出的一种适用于冰箱柜腔的组合式立体置物架的俯视结构示意图；

图3为本发明提出的一种适用于冰箱柜腔的组合式立体置物架的拉杆和第二限位块的放大结构示意图；

图4为本发明提出的一种适用于冰箱柜腔的组合式立体置物架的立体结构示意图。

图中：1第一矩形板、2第三矩形板、3l形板、4收缩板、5第一限位块、6第五矩形板、7第四矩形板、8第六矩形板、9矩形通孔、10把手、11第八矩形板、12拉杆、13第二限位块、14第七矩形板、15弹簧、16第二矩形板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-4，一种适用于冰箱柜腔的组合式立体置物架，包括第一矩形板1，第一矩形板1的左侧固定连接有第二矩形板16，第二矩形板16的内部活动套设有收缩板4，第一矩形板1的左侧固定连接有第三矩形板2，第三矩形板2的外部活动套设有第四矩形板7，收缩板4的左侧固定连接在第四矩形板7的右侧，第四矩形板7的左侧铰接有第五矩形板6，第五矩形板6的外部铰接有第六矩形板8，第三矩形板2的顶固定连接有l形板3，第一矩形板1的左侧固定连接第七矩形板14，第七矩形板14的内部活动套设有第八矩形板11，第八矩形板11的左侧与第四矩形板7固定连接，l形板3的顶部固定连接有多个第一限位块5，第七矩形板14的顶部固定连接有第二限位块13，第二限位块13的内部设有拉杆12。

本实施例中，第四矩形板7开设有第一通孔，第一通孔的内部活动套设在第三矩形板2的外部。

本实施例中，第五矩形板6开设有矩形通孔9，第六矩形板8的右侧开设有第一凹槽，第一凹槽内转动连接有把手10。

本实施例中，第八矩形板11顶部开设有多个第二凹槽，第七矩形板14的顶部开设有小通孔，小通孔活动套设在拉杆12的外部。

本实施例中，第二限位块13的内部开设有第三凹槽，第三凹槽的内壁活动套设在拉杆12的外部，拉杆12的外部活动套设有弹簧15，弹簧15的底部固定连接在拉杆12的外部，弹簧15的顶部固定连接在第三凹槽的内壁，第七矩形板14的内部开设有第四凹槽，第四凹槽的内部活动套设在第八矩形板11的外部。

本实施例中，第二矩形板16的内部开设有第五凹槽，第五凹槽的内部活动套设在收缩板4的外部。

工作原理，首先把该冰箱柜腔的组合式立体置物架放到冰箱柜的内部，然后拉起拉杆12，用手推着第五矩形板6向右运动，从而推动第四矩形板7向右运动，从而使第八矩形板11缩进第七矩形板14的内部，带调整好了以后，手松开拉杆12在弹簧15的作用下拉杆12的底部重新回到第二凹槽内起到定位的作用，当第四矩形板7向右运动到一定的位置时，这时就可以放下第五矩形板6，使第五矩形板6由竖直变成水平，刚好使第五矩形板6的底部左侧压在第一限位块5的顶部，这时l形板3和第五矩形板6之间就会形成一个空出来的空间，如果有什么不可以收到挤压的东西，就可以放在这个空间里面，只需要用手勾住把手10向上一拉，从而带起第六矩形板8，然后就可以把需要放的东西通过矩形通孔9放到这个空间里面了。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

1.一种适用于冰箱柜腔的组合式立体置物架，其特征在于，包括第一矩形板（1），所述第一矩形板（1）的左侧固定连接有第二矩形板（16），所述第二矩形板（16）的内部活动套设有收缩板（4），所述第一矩形板（1）的左侧固定连接有第三矩形板（2），所述第三矩形板（2）的外部活动套设有第四矩形板（7），所述收缩板（4）的左侧固定连接在第四矩形板（7）的右侧，所述第四矩形板（7）的左侧铰接有第五矩形板（6），所述第五矩形板（6）的外部铰接有第六矩形板（8），所述第三矩形板（2）的顶固定连接有l形板（3），所述第一矩形板（1）的左侧固定连接第七矩形板（14），所述第七矩形板（14）的内部活动套设有第八矩形板（11），所述第八矩形板（11）的左侧与第四矩形板（7）固定连接，所述l形板（3）的顶部固定连接有多个第一限位块（5），所述第七矩形板（14）的顶部固定连接有第二限位块（13），所述第二限位块（13）的内部设有拉杆（12）。

2.根据权利要求1所述的一种适用于冰箱柜腔的组合式立体置物架，其特征在于，所述第四矩形板（7）开设有第一通孔，所述第一通孔的内部活动套设在第三矩形板（2）的外部。

3.根据权利要求1所述的一种适用于冰箱柜腔的组合式立体置物架，其特征在于，所述第五矩形板（6）开设有矩形通孔（9），所述第六矩形板（8）的右侧开设有第一凹槽，所述第一凹槽内转动连接有把手（10）。

4.根据权利要求1所述的一种适用于冰箱柜腔的组合式立体置物架，其特征在于，所述第八矩形板（11）顶部开设有多个第二凹槽，所述第七矩形板（14）的顶部开设有小通孔，所述小通孔活动套设在拉杆（12）的外部。

5.根据权利要求4所述的一种适用于冰箱柜腔的组合式立体置物架，其特征在于，所述第二限位块（13）的内部开设有第三凹槽，所述第三凹槽的内壁活动套设在拉杆（12）的外部，所述拉杆（12）的外部活动套设有弹簧（15），所述弹簧（15）的底部固定连接在拉杆（12）的外部，所述弹簧（15）的顶部固定连接在第三凹槽的内壁，所述第七矩形板（14）的内部开设有第四凹槽，所述第四凹槽的内部活动套设在第八矩形板（11）的外部。

6.根据权利要求5所述的一种适用于冰箱柜腔的组合式立体置物架，其特征在于，所述第二矩形板（16）的内部开设有第五凹槽，所述第五凹槽的内部活动套设在收缩板（4）的外部。

技术总结
本发明公开了一种适用于冰箱柜腔的组合式立体置物架，涉及置物架技术领域,针对一般冰箱柜主体里面放的东西很多，而且杂乱无序的问题，现提出如下方案，包括第一矩形板，所述第一矩形板的左侧固定连接有第二矩形板，所述第二矩形板的内部活动套设有收缩板，所述第一矩形板的左侧固定连接有第三矩形板，所述第三矩形板的外部活动套设有第四矩形板，所述收缩板的左侧固定连接在第四矩形板的右侧，所述第四矩形板的左侧铰接有第五矩形板。本发明不仅可以放在用于放在冰箱柜腔起立体置物架的作用，给冰柜里的东西进行分层摆放不至于堆积在一起，而且还可以通过调整改变出新的空间，用来盛放一些不能压的东西。

技术研发人员：孙欢
受保护的技术使用者：合肥朝上潮文化创意有限公司
技术研发日：2020.12.16
技术公布日：2021.03.16
