一种高效能安全型家具折叠连接件的制作方法

折叠桌展开困难，可能需要调整连接部件，轻柔操作 #生活常识# #家庭维修技巧# #家具维修技巧#

本技术涉及折叠连接件，特别涉及一种高效能安全型家具折叠连接件。

背景技术：

1、人们常用的家具主要有桌子、椅子、床、鞋架和书架，使用家具不但为人们的起居生活提供了很多的方便，并且家具还具有收纳功能，为人们的室内整洁也提供了很多的便利，现有技术中折叠式家具被越来越多的采用，折叠家具后，运输方便，而且所占的体积小，便于存放。

2、经检索，中国专利公开(公告)号cn208243268u公开了一种折叠家具的定位组件及折叠家具，折叠家具的定位组件包括第一支撑架、第二支撑架、第一连接部、第二连接部、连接件和定位件；第一支撑架的一端与第一连接部的一端连接，第二支撑架的一端与第二连接部的一端连接，第一连接部的另一端连接在第二连接部的另一端内；第一连接部的另一端与第二连接部的另一端通过连接件连接；第一连接部的另一端与第二连接部的另一端通过定位件连接。解决了现有技术中，折叠床的支架连接结构不稳定，使用效果差的技术问题。本实用新型的两个支撑架分别连接连接部，两个连接部之间利用连接件固定连接，利用定位件对两个支撑件之间的位置限定，两个支撑件连接的位置更加稳定。

3、上述专利的连接件虽然可以折叠，但是折叠范围小，支撑效果较差，使用较为不便，因此需要设计一种高效能安全型家具折叠连接件来解决上述问题。

技术实现思路

1、本实用新型的主要目的在于提供一种高效能安全型家具折叠连接件，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种高效能安全型家具折叠连接件，包括固定架，所述固定架内侧面的顶部转动连接有支撑架，所述固定架外表面的两侧均转动连接有支撑臂，所述支撑臂内侧面的顶部转动连接有第一套筒，所述第一套筒的外表面套设有连接座；所述连接座内侧面的中部滑动连接有限位杆，所述支撑架内顶壁的中部开设有限位孔，所述限位杆外表面的中部螺纹连接有螺套，所述螺套的外表面固定连接有垫片，所述限位杆外表面的底部套设有第一弹簧。

4、为了使得达到便于安装第一套筒的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述第一套筒的一端螺纹连接有第一螺柱，所述第一螺柱的一端固定连接有第一限位块。

5、为了使得达到便于对第一套筒导向的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述支撑架外表面的中部开设有导向槽。

6、为了使得达到便于控制限位杆的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述限位杆的一端固定连接有固定块，所述固定块的内部转动连接有拉环。

7、为了使得达到便于连接第二套筒的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述固定架内侧面的中部开设有第一连接孔，所述第一连接孔的内部插接有第二套筒。

8、为了使得达到便于安装支撑臂的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述第二套筒的一端螺纹连接有第二螺柱，所述第二螺柱的一端固定连接有第二限位块。

9、为了使得达到便于连接固定架和支撑架的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述固定架和支撑架内侧面的连接处活动连接有第三套筒，所述第三套筒内部的两侧均固定连接有第二弹簧，所述第二弹簧的一端固定连接有插杆，所述固定架和支撑架的外表面靠近插杆的一侧开设有第二连接孔。

10、为了使得达到便于连接外部板材的效果，作为本实用新型一种高效能安全型家具折叠连接件，所述固定架内侧面的两侧均开设有第一安装孔，所述支撑架上表面的两侧均开设有第二安装孔。

11、与现有技术相比，本实用新型具有如下有益效果：

12、1.本实用新型中，通过支撑臂、限位杆、限位孔和第一弹簧的设置，拉动限位杆，改变支撑架与固定架的角度，使得连接件折叠方便，增加调节时的灵活性，调节范围得到有效的增加，同时两组支撑臂随支撑架的角度变化而变化，松开限位杆时，在第一弹簧的弹性作用下，限位杆插接在对应的限位孔的内部，从而对支撑臂进行固定，保证连接件的支撑效果，加强了连接件的稳定性和牢固性，避免使用时发生松动或者滑动的现象，使用更加可靠，满足用户的使用需求。

13、2.本实用新型中，通过第一螺柱、第二套筒、第二螺柱、第三套筒、第二弹簧、和插杆的设置，第一螺柱螺纹连接在第一套筒的内部，通过第一限位块对支撑臂的顶部进行限位，第二螺柱螺纹连接在第二套筒的内部，通过第二限位块将支撑臂的底部限位，按压插杆，使其收缩至第三套筒的内部，同时第二弹簧被压缩，然后将第三套筒放置固定架内侧面的顶部，在第二弹簧的弹性作用下，两组插杆插接在对应的第二连接孔的内部，从而将支撑架与固定架连接，使得连接件结构安装拆卸更加方便，便于损坏时更换维护，节省成本。

技术特征：

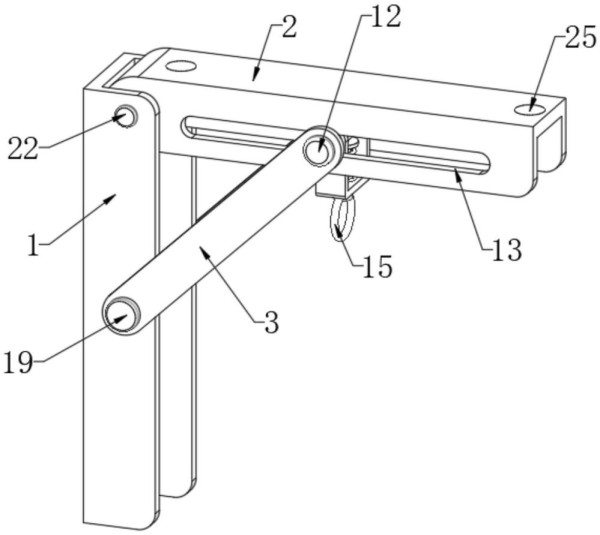

1.一种高效能安全型家具折叠连接件，包括固定架(1)，其特征在于：所述固定架(1)内侧面的顶部转动连接有支撑架(2)，所述固定架(1)外表面的两侧均转动连接有支撑臂(3)，所述支撑臂(3)内侧面的顶部转动连接有第一套筒(4)，所述第一套筒(4)的外表面套设有连接座(5)；

2.根据权利要求1所述的一种高效能安全型家具折叠连接件，其特征在于：所述第一套筒(4)的一端螺纹连接有第一螺柱(11)，所述第一螺柱(11)的一端固定连接有第一限位块(12)。

3.根据权利要求1所述的一种高效能安全型家具折叠连接件，其特征在于：所述支撑架(2)外表面的中部开设有导向槽(13)。

4.根据权利要求1所述的一种高效能安全型家具折叠连接件，其特征在于：所述限位杆(6)的一端固定连接有固定块(14)，所述固定块(14)的内部转动连接有拉环(15)。

5.根据权利要求1所述的一种高效能安全型家具折叠连接件，其特征在于：所述固定架(1)内侧面的中部开设有第一连接孔(16)，所述第一连接孔(16)的内部插接有第二套筒(17)。

6.根据权利要求5所述的一种高效能安全型家具折叠连接件，其特征在于：所述第二套筒(17)的一端螺纹连接有第二螺柱(18)，所述第二螺柱(18)的一端固定连接有第二限位块(19)。

7.根据权利要求1所述的一种高效能安全型家具折叠连接件，其特征在于：所述固定架(1)和支撑架(2)内侧面的连接处活动连接有第三套筒(20)，所述第三套筒(20)内部的两侧均固定连接有第二弹簧(21)，所述第二弹簧(21)的一端固定连接有插杆(22)，所述固定架(1)和支撑架(2)的外表面靠近插杆(22)的一侧开设有第二连接孔(23)。

8.根据权利要求1所述的一种高效能安全型家具折叠连接件，其特征在于：所述固定架(1)内侧面的两侧均开设有第一安装孔(24)，所述支撑架(2)上表面的两侧均开设有第二安装孔(25)。

技术总结
本技术公开了一种高效能安全型家具折叠连接件，包括固定架，所述固定架内侧面的顶部转动连接有支撑架，所述固定架外表面的两侧均转动连接有支撑臂，所述支撑臂内侧面的顶部转动连接有第一套筒。该高效能安全型家具折叠连接件，通过支撑臂、限位杆、限位孔和第一弹簧的设置，拉动限位杆，改变支撑架与固定架的角度，使得连接件折叠方便，调节范围得到有效的增加，同时两组支撑臂随支撑架的角度变化而变化，松开限位杆时，在第一弹簧的弹性作用下，限位杆插接在对应的限位孔的内部，从而对支撑臂进行固定，保证连接件的支撑效果，加强了连接件的稳定性和牢固性，避免使用时发生松动或者滑动的现象，使用更加可靠，满足用户的使用需求。

技术研发人员：梁振光
受保护的技术使用者：佛山市顺德区凯高家具有限公司
技术研发日：20240621
技术公布日：2025/3/18
