一种鞋柜

定制鞋柜以适应各种鞋子尺寸 #生活技巧# #收纳整理技巧# #鞋柜管理策略#

本技术应用于生活领域，涉及汗脚鞋的存放，具体是提供可以烘干杀菌的一种鞋柜。

背景技术：

1、汗脚是人们生活中常见的生理现象，运动后或体内有湿邪的人，脚心均会出汗，然而，脚出汗会造成鞋里潮湿，细菌增生发臭。公告号cn2259176y公开了一种除湿灭菌消毒鞋柜，采用柜体内上部的红外线或紫外线灯杀菌，延时断电器控制杀菌时间。公告号cn2776148y公开了消毒除臭祛湿鞋柜，左腔室安装紫外线臭氧灯，右腔室安装臭氧发生器，两个腔室安装吸湿模块和负离子发生器。杀菌除臭祛湿可定期不定期进行，也可单独，随意调整。公告号cn206150870u给出了一种智能烘干除臭鞋柜，柜体内壁上设置有热风机、温度传感器、湿度传感器和紫外灯，控制器接收温度传感器和湿度传感器信号，并控制热风机和紫外灯，实现烘干除臭双功能。公告号cn211242251u给出了一种消毒鞋柜，柜体的前后侧均设有柜门，鞋架一上用于放置当季的平时穿的鞋，鞋架二上用于放置暂时不穿的鞋，每天都要换的拖鞋放在鞋架三上，鞋柜内收纳整洁有序，汗渍较多或刷洗后未干透的鞋挂在烘烤器上烘烤；紫外消毒灯用于腔室消毒，保持腔室卫生，防止滋生细菌。

2、上述鞋柜虽然有杀菌、烘干的功能，但收到紫外杀菌能力的限制，上述杀菌效果并不理想。杀菌效果是由微生物所接受的照射剂量决定的，照射剂量（j/m2）=照射时间（s）×uvc强度（w/m2），照射剂量越大，消毒效率越高。影响微生物接受到足够紫外光照射剂量的主要因素是透光率，当uvc输出强度和照射时间一定时，透光率的变化将造成微生物实际接受剂量的变化。上述鞋柜紫外杀菌，一是照射强度小，二是鞋内透光率低，杀菌效果差，需要增加照射时间杀菌，浪费能源。

技术实现思路

1、本实用新型解决的技术问题是：提供一种鞋柜，热风烘干和紫外杀菌直接在鞋内进行，杀菌彻底，烘干效率高。

2、本实用新型所采用的技术方案是：鞋柜包括鞋箱和控制箱。鞋箱由多个活动板分隔成多个放置格，宜由三个活动板分为四个放置格。每个放置格两侧的侧板内表面安装插座和软管，所述插座插接电连紫外灯棒，所述软管连通竖管，所述竖管和插座的穿线管埋置在侧板槽内，通入控制箱。所述侧板上安装弹压开关，该弹压开关与柜门开关动作配合，控制插座的通断电。

3、进一步，所述控制箱内设置有送风机、电阻丝、陶瓷管、控制板。所述送风机从进风口吸入空气，经陶瓷管后送入竖管。在陶瓷管内安装电阻丝，电阻丝可加热流经陶瓷管的空气，该陶瓷管出口设置测温点。所述控制板可控制送风机和电阻丝的通断电。在控制箱正面箱板上安装触摸显示屏，所述触摸显示屏与控制板电连接，显示和输入控制参数。

4、进一步，为保证使用安全，所述送风机、电阻丝、紫外灯棒用电电压为24v。

5、进一步，控制箱可以位于鞋箱顶部，也可以安装在鞋箱侧面，作为坐凳使用。

6、进一步，为保证安全操作，所述插座设置在活动板中部，不拔下紫外灯棒，不方便取出鞋子。活动板与安装在侧板上的金属导轨滑动连接，该活动板的侧边安装弹片，所述弹片一端与导轨弹性接触，另一端与插座电连接。

7、本实用新型的有益效果是：本实用新型将热风和紫外线直接送入鞋内，杀菌彻底，烘干效率高。使用电压为24v，安全节能。

技术特征：

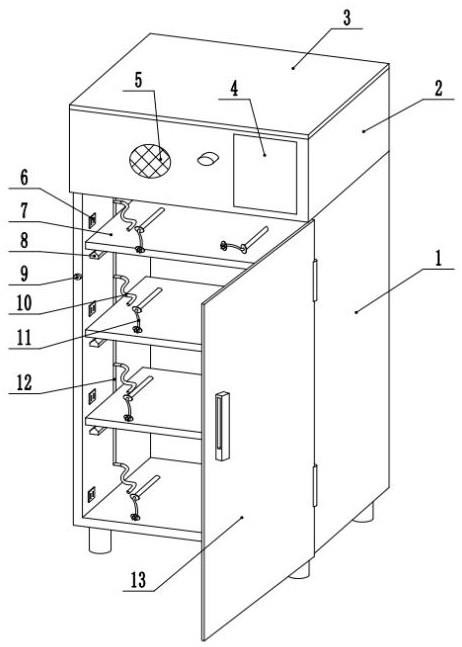

1.一种鞋柜，其特征在于：包括鞋箱（1）和控制箱（2）；所述鞋箱（1）内由活动板（7）分隔成放置格，每个所述放置格两侧的侧板内表面安装插座（6）和软管（10），所述插座（6）插接电连紫外灯棒（11），所述软管（10）连通竖管（12），所述竖管（12）和插座（6）的穿线管埋置在侧板槽内，通入控制箱（2）；所述侧板上安装弹压开关（9），该弹压开关（9）与柜门开关动作配合，控制插座（6）的通断电。

2.根据权利要求1所述的一种鞋柜，其特征在于：所述控制箱（2）内设置有送风机（16）、电阻丝（17）、陶瓷管（18）、控制板（21）；所述送风机（16）从进风口（5）吸入空气，经陶瓷管（18）后送入竖管（12）；所述陶瓷管（18）内安装电阻丝（17），该陶瓷管（18）出口设置测温点；所述控制板（21）控制送风机（16）和电阻丝（17）的通断电。

3.根据权利要求2所述的一种鞋柜，其特征在于：所述控制箱（2）正面箱板上安装触摸显示屏（4），所述触摸显示屏（4）与控制板（21）电连接，显示和输入控制参数。

4.根据权利要求2所述的一种鞋柜，其特征在于：所述送风机（16）、电阻丝（17）、紫外灯棒（11）用电电压为直流24v。

5.根据权利要求1所述的一种鞋柜，其特征在于：所述控制箱（2）位于鞋箱（1）顶部，或安装在鞋箱（1）侧面。

6.根据权利要求1所述的一种鞋柜，其特征在于：所述插座（6）设置在活动板（7）中部。

7.根据权利要求6所述的一种鞋柜，其特征在于：所述活动板（7）与安装在侧板上的金属导轨（8）滑动连接，该活动板（7）的侧边安装弹片（22），所述弹片（22）一端与导轨（8）弹性接触，另一端与插座（6）电连接。

8.根据权利要求1所述的一种鞋柜，其特征在于：所述活动板（7）为三个。

技术总结
本技术公开了应用于家庭的一种鞋柜。该鞋柜包括鞋箱和控制箱，鞋箱由活动板分隔成多个放置格，每个放置格两侧的侧板内表面安装插座和软管，插座插接电连紫外灯棒，软管连通竖管，竖管和插座的穿线管埋置在侧板槽内，通入控制箱。在侧板上安装弹压开关，该弹压开关与柜门开关动作配合，控制插座的通断电。控制箱内安装送风机、电阻丝和控制板，送风机将吸入的空气，经电阻丝加热，由软管送入鞋内。控制板与触摸显示屏电连接，控制送风机、电阻丝、紫外灯棒通断电。本技术将热风和紫外线直接送入鞋内，杀菌彻底，烘干效率高。使用电压为24V，安全节能。

技术研发人员：李桧,李欣,潘静,张健
受保护的技术使用者：邯郸职业技术学院
技术研发日：20230620
技术公布日：2024/1/15
